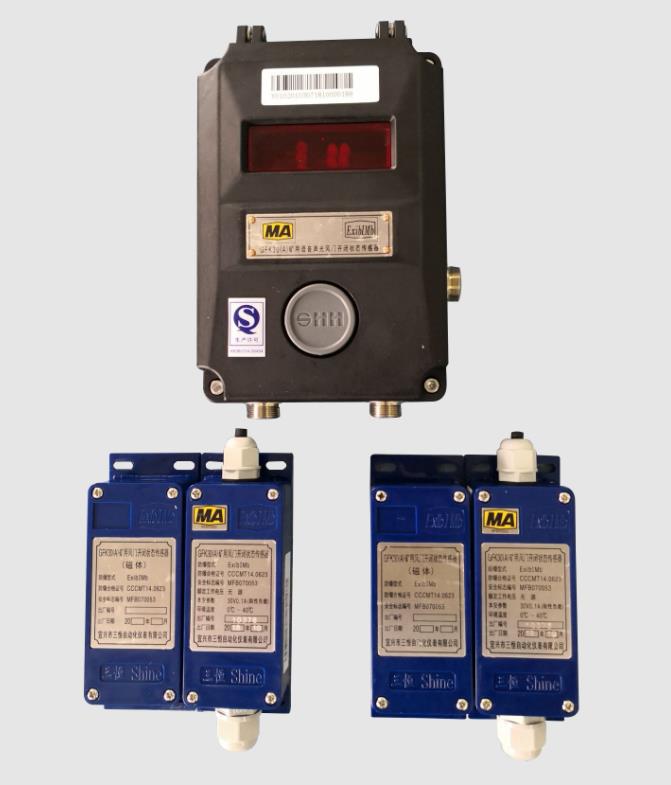

GFK30 礦用于音聲光風門開閉狀態傳感器是磁性驅動的位置開關傳感器，系礦用本質安全型產品。安裝在井下巷道的各級風門上，用來監測風門的開閉狀態，為通風管理提供風門狀態信息,在風門開啟時進行語音聲光報警，提醒操作人員關好風門。風門傳感器可與礦井監測控系統配套使用，其無源開關觸點信號或電流信號可直接提供給礦井監控系統采集、處理。

主要技術指標

1.防爆型式：礦用本質安全型，標志為"ExibIMb"。

2.電氣性能：額定工作電壓DC18V，電流≤200mA，電壓波動范圍 DC12～25V。

3.報警功能 ：語音聲光報警功能

4.輸出功能：

a) 接點信號輸出：（內部撥動開關選JD）風門"開"狀態，接點導通；風門"關"狀態，接點斷開；接點容量：30V/0.1A(阻性)。

b) 電流信號輸出：（內部撥動開關選 DL），風門"開"狀態，電流輸出：0mA（負載

阻抗≤1kΩ）；風門"關"狀態，電流輸出：5±0.5mA（負載阻抗≤1kΩ）。

c) RS485信號： 2400bps

5.動作距離：不小于30mm，復位距離不大于80mm（使用配套磁體）。
